مكاشف الطبقات الأفقية Outcrops of Horizontal Layers

المؤلف:  أ.د. عبدالله بن محمد العمري ، أ.د. عادل كامل محمد

المصدر:  الجيولوجيا العامة General Geology

الجزء والصفحة:  ص 317 ـ 318

2025-07-03

942

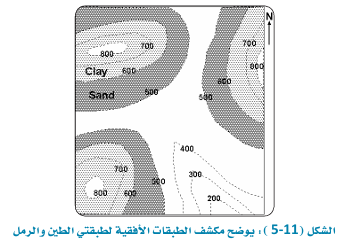

يعرف منكشف الصخر على أنه ذلك الجزء من الصخر الذي يظهر أو ينكشف على سطح الأرض من كتلة أو طبقة صخرية تكون مدفونة أصلا تحت صخور أخرى غالبا ما تكون أحدث منها في العمر، وهنا تجدر الإشارة إلى أن لكل منكشف صخري خصائص طبيعية معينة أهمها ما يعرف باتساع المكشف ويقصد بالاتساع المسافة على سطح الأرض المحصورة بين خطي تلاصق هذا المنكشف مع منكشف الصخور الأخرى التي تقع أعلى هذا المنكشف وأسفله خاصة الصخور الرسوبية ( التتابع الطبقي ) يمكن تمثيل مكاشف الطبقات الأفقية على الخرائط الطبوغرافية برموز او الألوان حيث تصبح الخرائط الطبوغرافية في هذه الحالة خرائط جيولوجية، وتظهر مكاشف هذه الطبقات إما متطابقة أو موازية الخطوط الكنتور بداية يتم تمثيل منكشف سطح ما من خلال معرفة قيمة ارتفاع سطح الطبقة ثم يتم تمثيل منكشف السطح الآخر بزيادة سمك الطبقة إذا كان المطلوب تمثيل منكشف السطح العلوي أو نقصان سمك الطبقة إذا كان المطلوب تمثيل مكشف السطح السفلي، وهكذا يتم تمثيل مكشف باقي الطبقات بمعلومية الدليل الجيولوجي (Legend) وسمك الطبقة ، تظهر هذه الطبقات الأفقية في الوديان على شكل حرف V حيث تشير الرأس إلى اتجاه المنبع والانفراج ناحية المنبع . يمكن توضيح ذلك من خلال الشكل (11-5) حيث يظهر الفارق الكنتوري بقيمة 100 متر ويظهر السطح العلوي للرمل sand عند 600 متر أما مكشف السطح السفلي للطفل clay ( وهو نفسه السطح العلوي للرمل) يظهر عند 600 متر وهذا يعني أن سمك الطبقة ( مكشف السطح العلوي - مكشف السطح السفلي) يساوي 200 متر. ويظهر مكشف هذه الطبقة منطبقا على خطي كنتور 800 متر، 600 متر. في مثل هذا النوع من الخرائط عند عمل بروفيل طبوغرافي وتم تمثيل مكاشف الطبقات عليه يتم تسمية هذا القطاع بقطاع جيولوجي وليس طبوغرافي.
