المستطيلات البيانية المقسمة Divided Rectangles

المؤلف:  د. فتحي عبد العزيز ابو راضي

المصدر:  خرائط التوزيعات البشرية ورسومها البيانية

الجزء والصفحة:  ص 99 ـ 101

2025-10-19

417

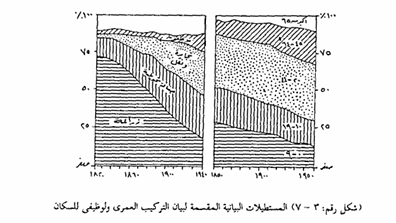

تعد عملية التمثيل البياني بطريقة المستطيلات المقيمة من الطرق التي شاع استخدامها في جوانب مختلفة من الدراسات السكانية وبصفة خاصة في توضيح وتمثيل البيانات الخاصة بالتحولات في التركيب الوظيفي للسكان أو بالتغيرات في التركيب العمري عن طريق إجراء المقارنات إما داخل اقليم معين خلال فترات زمنية متباينة أو فيما بعض الأقاليم في وقت معين. وتعتمد طريقة التمثيل بالمستطيلات المقسمة على رسم مجموعة من المستطيلات كل مستطيل منها يعرض البيانات الخاصة بكل عقد على حدة، أو تمثيل كل البيانات الخاصة بأحد عناصر التركيب السكاني على مستطيل واحد خلال الفترة الزمنية كلها، ثم نقوم بتوقيع بيانات بقية العناصر الأخرى المترابطة في التركيب لتشكل على الرسم خطوطاً متصلة والرسم الناتج في هذه الحالة يشبه الرسم البياني بالخطوط البيانية المجمعة Compound line graph ويمكن بطبيعة الحال نقل هذه المستطيلات التي رسمها على الخريطة مباشرة.

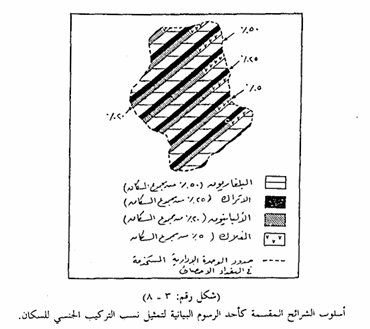

وهناك طريقة بيانية أخرى يمكن اعتبارها طريقة مطورة، ولكن بشكل عن طريقة المستطيلات البيانية المقسمة تعرف باسم الشرائح (الشرائط) المقسمة Divided. Strips ويمكننا تبسيط اجراءات تنفيذ هذه الطريقة لتمثيل البيانات الخاصة بالتركيب العرقي للسكان على النحو التالي فإذا فرض وكان لدينا توزيعاً في صورة نسب مئوية لمختلف المجموعات الجنسية لمتصل سكاني معقد وأردنا تمثيله على أساس الوحدات الادارية فإن نسبة كل مجموعة جنسية في كل وحدة يمكن توقيعها على الخريطة الأساسية التي تظهر عليها حدود الوحدات الادارية بعد تقسيم المساحة الكلية لكل وحدة ادارية منها إلى شرائح مائلة باتساع متساو بحيث تمثل كل شريحة من الشرائح المتجاورة على 100% ويمكن تقسيمها بالتالي لتصور التركيب العرقي في الوحدة الادارية.
