الخرائط التوضيحية ( الكروكية) للمدن

المؤلف:  د. فتحي عبد العزيز ابو راضي

المصدر:  خرائط التوزيعات البشرية ورسومها البيانية

الجزء والصفحة:  ص 233 ـ 235

2025-10-25

508

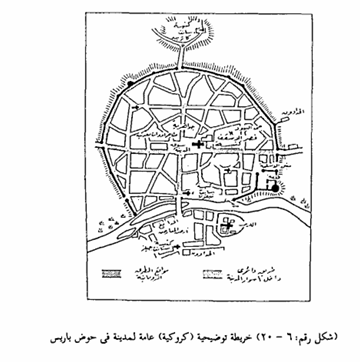

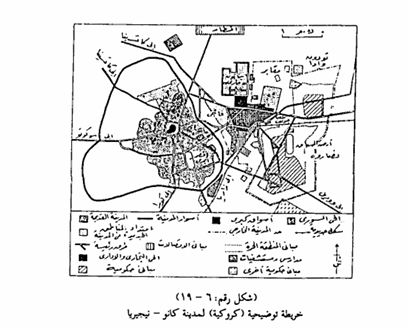

لازالت الخريطة التوضيحية تمثل أداة أساسية ووسيلة لا غنى عنها يعتمد عليها الجغرافي في توضيح موقع وموضع وشخصية الحلات العمرانية، كما أنها تستخدم في تفسير وتحليل شكل ووظيفة هذه الحلات ومثل هذه الخريطة تصور على أساس اختياري - العناصر المورفولوجية المميزة للمدينة، إلى جانب الاستخدامات الكبرى للأرض القائمة على الوظيفة الأساسية للمدينة، والأنماط الكبرى للطرق وخطوط السكك الحديدية وبعبارة أخرى فإن الخريطة الكروكية تمثل رسماً مبسطاً ومختصراً للظاهرات والخصائص الأساسية للمدن والتي يمكن للناظر إلى الخريطة التعرف عليها من أول وهلة ، ويعتمد رسم الخريطة التوضيحية الكروكية على البيانات المستقاة من الخرائط الطبوغرافية مثل خطوط الكنتورالرئيسة وحدود المناطق المبنية، وخطوط المواصلات الرئيسة بالإضافة إلى بعض المصادرالأخرى مثل الخرائط الجيولوجية والتاريخية، والمشاهدات الميدانية بغرض توضيح أو تمثيل بعض المواضع الخاصة وبطبيعة الحال يتوقف اختيار أي من هذه البيانات على الهدف الذي من أجله تصمم هذه الخريطة كما يستلزم تحليل أشكال المدن إنشاء أشكال بيانية عامة تتضمن توضيحاً لظاهرات مميزة لخطة وتركيب الأنماط الاقليمية لهذه المدن ومثل هذه الأشكال البيانية تعرف باسم الخرائط التوضيحية (الكروكية) العامة وأهم ما يلاحظ على هذا النوع من الخرائط التوضيحية أنها ترسم عادة بدون مقياس رسم لكي توضح العلاقات بين الموضع والظاهرات السطحية، كما أنها في نفس الوقت تحافظ على الحيز الذي تشغله المدينة ومن ثم فقد يطلق أحياناً اسم الأشكال التوضيحية Cartogram على مثل هذه الخرائط.
