المنحنيات البيانية المجمعة Compound Curve (Band graphs)

المؤلف:  د. فتحي عبد العزيز ابو راضي

المصدر:  خرائط التوزيعات البشرية ورسومها البيانية

الجزء والصفحة:  ص 244 ـ 245

2025-10-28

894

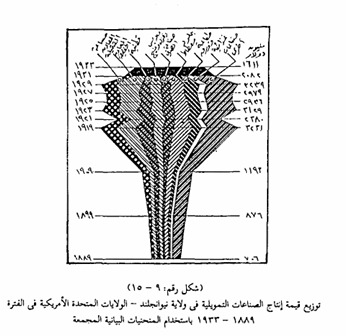

توضح هذه المنحنيات التغير فى مجموع الظاهرة الواحدة على مدى فترة زمنية أو التغير في مجموع الظاهرة وظاهرة أو ظاهرات أخرى بحيث يمثل التغير في مكونات أو اجزاء الظاهرة بمنحنيات بيانية بسيطة يعتبر كل منحني بها بداية القياس للمنحني الذي يليه، ثم تلون أو تظلل المساحات المحصورة بين المنحنيات، ولا تختلف طريقة رسم هذا النوع من المنحنيات عن الخطوط البيانية البسيطة، ولكن الاختلاف الوحيد بنيهما أن كل المنحنيات تمثل ظاهرة واحدة والمنحنى الواحد منها يمثل قسما واحدا من أقسام الظاهرة وعند انشاء هذا الرسم نقوم أولا يتقسم الظاهرة إلى أجزائها المختلفة بشرط أن تكون بنفس الترتيب لكل فترة زمنية، ثم نوقع القيم الخاصة بالقسم الأول للظاهرة ونصل بين نقط التقسيم بمنحنى ليكون أول منحني على الرسم وبعد ذلك نقوم بجمع قيم القسم الأول على قيم القسم الثاني للظاهرة وتوقع على قيم المجموع على الرسم ونصل بين نقط التقسيم بمنحنى ليكون المنحنى الثاني فيحصر بينه وبين المنحنى الأول مساحة على الرسم تمثل القسم الثانى من الظاهرة وبنفس الطريقة نكمل عملية التمثيل البياني لجميع أقسام الظاهرة، وفى النهاية نقوم بتظليل المساحات المحصورة بين هذه المنحنيات ويمكن رسم هذا النوع من الرسوم على أساس تمثيل توزيع عدة ظواهر في مكان واحد خلال فترة زمنية، مثل توزيع قيمة إنتاج الصناعات التحويلية في احدى الولايات الامريكية (نيوانكلند) في الفترة 1889 - 1935 وفي كل حالة من هذه الحالات تظهر أهمية هذا الرسم في أنه يمكن منه مباشرة تحديد حجم كل قسم من أقسام الظاهرة بالنسبة لباقي الأقسام المقارنة للظاهرة. كما يمكن استخدام النسب المئوية بدلا من القيم المطلقة كأساس لإنشاء هذا الرسم والذي يمكن منه، في هذه الحالة، معرفة عما إذا كانت نسبة أي قسم من أقسام الظاهرة قد هبطت أو زادت في نفس الوقت بالنسبة إلى باقى التقسيمات الفرعية الأخرى للظاهرة قيد التمثيل.
