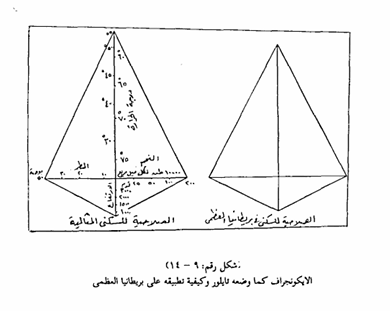

ابتكر تايلور نوعا من الرسوم البيانية يقوم على أساس أربعة عوامل (ضوابط) عظمى لسكنى الرجل الأبيض، وهي الارتفاع فوق سطح البحر، كمية المطر (بوصة) ، درجة الحرارة ، والاحتياطى أو المخزون التقديرى لكمية الفحم (طن) لكل ميلا مربع (1922 Taylor) وتلخص فكرة انشاء هذا الشكل في رسم أربعة محاور من نقطة مركزية يتناسب طول كل منها مع هذه العوامل الأربعة، مع ابراز مقياس عامل درجة الحرارة بإعطائه وزنا مرجحا يعادل الضعف بالنسبة لعامل المطر، ثم عن طريق توصيل نهايات المحاور الأربعة نحصل على شكل رباعي هو الذي أطلق عليه تايلور إسم الايكونوجراف Econograph  وبمقارنة شكل الايكونجراف لأية منطقة بالشكل النموذجي أو المثالي لإيكونواجراف المناطق ذات الصلاحية المثالية للسكنى Optimum habitability يمكن التعرف مباشرة على ملائمة تلك المنطقة نسبيا لسكنى الرجل الأبيض على أساس هذه المعايير الأربعة.

ويعاني هذا النوع من الأشكال التوضيحية من بعض العيوب التي من أهمها أنه يعتمد على أربعة معايير فقط في تحديد مهمته، ويهمل بعض المعايير الأخرى مثل المقننات المائية للزراعة (الري) ، ناتج الطاقة الهيد وكهربائية، إنتاج النفط في بعض الأماكن الأخرى والتي قد تكون أهميتها أكبر في تحديد الصلاحية للسكن ، ومن هنا فأنه يمكن تعديل الشكل الناتج اعتمادا على رسم ثمانية محاور لثمانية ضوابط مختلفة بدلا من أربعة ضوابط لتحصل في النهاية على شكل ثماني الأضلاع Octagon .

ويمكن الاستفادة بالايكونوجراف عند رسم خرائط تحدد عليها المناطق الصالحة للسكني، وذلك على افتراض أن مساحة الايكونوجراف المثالي تمثلها 1000 وحدة مساحية، وبحساب مساحة الايكونوجراف في الوحدات الإدارية التي يتكون من منها اقليم أو دولة ما، ثم تحويليها إلى نسبة من 1000 فإننا نحصل على نسبة صلاحية كل وحدة إدارية للسكن وإذا تم توقيع قيمة كل نسبة في منتصف مساحة الوحدة الإدارية التي تمثلها، وقمنا بتوصيل النسب المئوية المتماثلة بخطوط تساوي بعد اختبار مقياسا ملائما لها فإن هذه الخطوط تعرف في النهاية باسم خطوط تساوي الصلاحية للسكن Isoiketes كما أطلق عليها تايلور.
