سجل الحث (التوصيل) (Induction Logging)

المؤلف:  أ. د. فاروق صنع الله العمري

المصدر:  مبادئ علم الطبقات

الجزء والصفحة:  ص 186 ـ 187

2026-01-27

531

ابتدأ استخدام هذه الطريقة منذ عام 1946 وهي طريقة لقياس التوصيل Conductivity معكوس المقاومة (Resistivity) للتكاوين بواسطة تيار كهربائي مستحث (Induced) ومتناوب ، ولما كانت الطريقة تعتمد على الاستحاثة فإن ملفات (Coils) معزولة تستخدم بدلاً من الأقطاب الكهربائية والبئر يمكن أن تحوي أي سائل طين به ماء، طين ونفط غاز أو هواء بئر خالية والبئر يجب أن تكون بدون بطانة.

إن ميزة هذا النوع من السجل انه يُمَكن الجيولوجي من فحص طبقات رقيقة وذلك نظراً لقابليته على التأثير بمنطقة صغيرة السمك وواسعة القطر.

إن استعمال سجلات الحث والجهد الذاتي والمقاومة، يسمى سجل الحث الكهربائي Induction Electrical Logging)) وهو الطريقة الحديثة للتسجيل الكهربائي في طين الحفر الحاوي على ماء عذب.

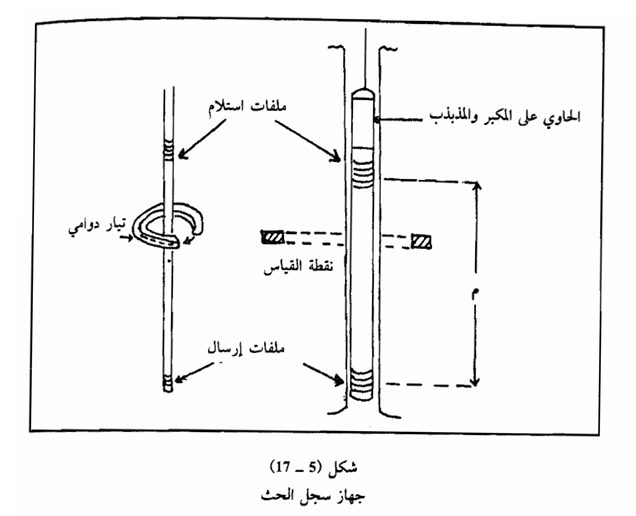

الشكل (5 - 17) يوضح تخطيطاً مبسطاً لنظام تسجيل التوصيل ويتكون من ملف إرسال (Transmitter Coil) وملف استلام (Receiver Coil) ربطا على قضيب عازل والمسافة بين الملفين هي المسافة «L» في الشكل المذكور ويرسل تيار متناوب ذو قيمة ثابتة وتذبذب ثابت إلى ملف Transmitter مذبذب (Oscillator) يؤدي المجال المغناطيسي المتناوب الناتج عن  هذا التيار إلى حث Induces أحزمة تيار (Current Loops) تسمى أحياناً تياراً دوامياً أو دائرياً (Eddy Current) في التكوين الذي يحيط بالقطب (Sonde) وهذه التيارات بدورها تشكل مجالاتها المغناطيسية الخاصة بها التي تكون قوة دافعة كهربائية يشار لها بعبارة إشارة (Signal) في ملف الاستلام وتتناسب شدة التيار المستحث (Induced) في التكوين مع قدرة التكوين على التوصيل، لذا فإن الإشارة (Signal) التي تحدث نتيجة للحث في ملف التوصيل تتناسب مع درجة توصيل التكوين ولهذا تتناسب عكسياً مع مقاومته إن الإشارات تكبر وتحول إلى تيار مباشر وتنقل إلى السطح حيث تسجل على أجهزة تسجيل.
