الخرائط السحنية Facies Maps

المؤلف:  أ. د. فاروق صنع الله العمري

المصدر:  مبادئ علم الطبقات

الجزء والصفحة:  ص 303 ـ 304

2026-02-07

453

إن الخارطة السحنية تبين الاختلاف السطحي في مظاهر معينة في الوحدة الطبقية وأن المظاهر للوحدة في أي نقطة هو ملاحظة أي ميزة صخرية أو بيولوجية في تلك النقطة.

إن الخارطة السحنية التي يعتمد في بنائها على الناحية الصخرية تسمى خرائط السحن الصخرية Lithofacies.

وسنؤكد على هذا النوع من الخرائط لأن المعلومات الصخرية أكثر بكثير من المعلومات البيولوجية للوحدات الصخرية وعلى وجه التقريب فإن لكل نوع من الخرائط السحنية الصخرية توجد خريطة سحنية حياتية مناظرة لها كما أنه لا يمكن تمثيل كافة نواحي التركيب الصخري لوحدة ستراتغرافية بأي رمز على الخارطة، وفي هذه الحالة نحتاج إلى نوع من الخرائط الخاصة لتبيان هذه الظواهر بدقة إن خارطة السمك للصخور تستعمل كقاعدة لتبيان توزيع السحن الصخرية وبصورة اعتيادية تحدد الوحدات الطبقية باستعمال طبقات دليلة وفي بعض الحالات فإن قسماً من الخرائط السحنية ترسم لأجزاء من الوحدة الستراتغرافية، وعلى سبيل المثال لا الحصر فإن وجد تتابع طبقي يبلغ سمكه 500 قدم فوق أو تحت السطح القياسي وتسمى هذه الخرائط بالخرائط التشريحية (Slice Map) ويكون سمكها متساوياً في كل مناطقها، لذا فإن هذه الخارطة لا تعتمد على خارطة السمك كقاعدة لرسمها في أكثر دراسات السحن الرسوبية تستعمل سلسلة من الخرائط كل منها تبين جانب معين أو ناحية معينة من الوحدة الصخرية الممثلة الخارطة إن الخارطة السحنية التي تبين الاختلاف المساحي في نسبة الرمل في الوحدة الطبقية لا تعطي معلومات حول ما إذا كان الرمل موجوداً ضمن تلك الوحدة الطبقية باعتبارها طبقة واحدة أو فيما إذا كانت عدة طبقات أو كان الرمل موجوداً في أعلى أو أسفل الوحدة الطبقية ويحتاج إلى تحضير نوع خاص من الخرائط لتبيان هذه العلاقات.

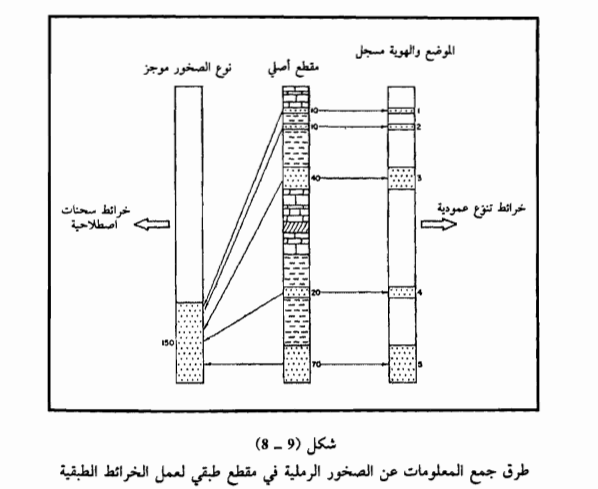

أن الشكل (9 - 8) مقطع طبقي موزع بين الرمل والطفل وغيرها من أنواع الصخور وهناك يعتبر الرمل هو موضوع الاهتمام ولغرض تحضير خارطة سحنية تقليدية تحسب الكمية للرمل في المقطع وذلك باحتساب كافة أجزاء الرمل الموجودة وكأنه كتلة واحدة كما هو مبين.
