بوابة (و-AND):

بوابة (و) لها مدخلان أو أكثر ومخرج واحد، وتمثل هذه البوابة عملية الضرب المنطقي، بحيث انها تعطي قيمة واحد عندما تكون جميع المدخلات مساوية للواحد ويمكن تمثيلها بالعلاقة التالية:

F = A . B

ويرمز لها:

ويمكن تمثيلها بجدول الصواب التالي:

يمكن تمثيل مبدأ عمل البوابة باستخدام المفاتيح كما في الشكل (1 ٍ- أ) التالي:

ويمكن أيضاً عمل البوابة «و» AND باستخدام الثنائيات والترانزستورات كما في الشكلين (1 - ب)، (1 - ج).

ويتم تصنيع هذه البوابة في رقاقة دارة متكاملة مثل 7408 التي بها أربع بوابات ذات مدخلين كما في الشكل (1 - د).

بوابة (أو -OR)

بوابة (أو) لها مدخلان أو أكثر ومخرج واحد، وتستخدم هذه البوابة رمز عملية الجمع في اقترانها. ويمكن تمثيلها بالعلاقة التالية:

F = A + B

ويرمز لها:

ويمكن تمثيلها بجدول الصواب التالي:

ويمكن تمثيل مبدأ عمل البوابة باستخدام المفاتيح كما في الشكل (2 - أ).

شكل (2 - أ)

ويمكن تمثيل بوابة «أو» OR باستخدام الترانزستورات كما في الشكل (2 - ب).

(2 - ب)

ويتم تصنيع هذه البوابة في رقاقة دارة متكاملة مثل 7432 التي بها أربع بوابات ذات مدخلين كما في الشكل (2 - ج).

شكل (2 - ج)

بوابة (لا-NOT)

تختلف هذه البوابة عن البوابتين السابقتين بأنها تحتاج إلى مدخل واحد فقط لتعطي النتيجة، وتقوم هذه البوابة بعكس النتيجة؛ لذا تسمى بالعاكس أو المتممة، بحيث تكون النتيجة 1 عندما يكون المدخل صفراً والعكس صحيح، ويمكن تمثيلها بالعلاقة التالية:

F = Ā

ويرمز لها:

ويمكن تمثيلها بجدول الصواب التالي:

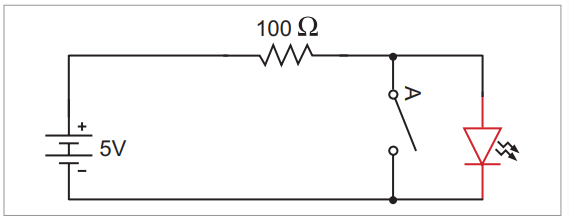

ويمكن تمثيل مبدأ عمل البوابة باستخدام المفاتيح كما في الشكل (3 - أ):

الشكل (3 - أ)

ويمكن تمثيل هذه البوابة باستخدام الترانزستور كما في الشكل (3 - ب):

بوابة (مصد-BUFFER):

هذه البوابة لها مدخل واحد، ويمكن تمثيلها بالعلاقة التالية:

F = A

ويرمز لها:

وتستخدم هذه البوابة في إعادة تقوية الإشارة. ويعبر عنها بالجدول التالي:

ويمكن تمثيل مبدأ عمل البوابة باستخدام الترانزستور كما في الشكل التالي:

شكل (4)
