منحنيات المقاومة (Resistivity Curves)

المؤلف:  أ. د. فاروق صنع الله العمري

المصدر:  مبادئ علم الطبقات

الجزء والصفحة:  ص 179 ـ 181

2026-01-28

174

تستخدم طريقة التسجيل الكهربائي أقطاباً ترسل بواسطتها الكهربائية ويقاس فرق الجهد بينهما وتستخدم هذه الطريقة فقط في آبار تحوي على أطيان موصلة الكهربائية.

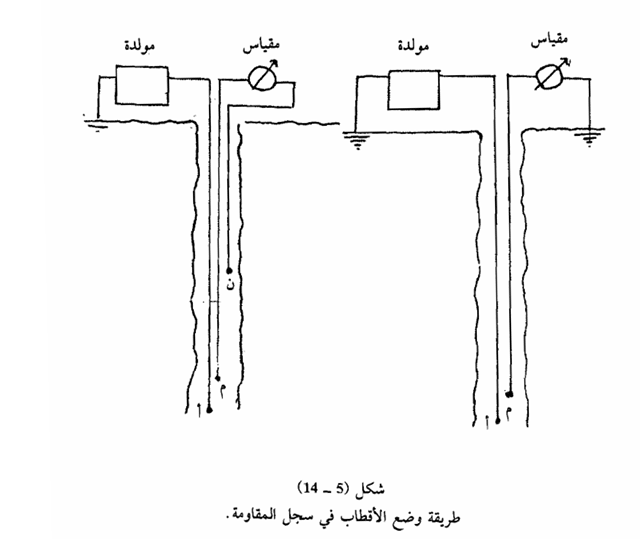

الشكل (5 ـ 14) يوضح الوضع الاعتيادي به قطبان (أ ) و (م) داخل البئر والقطبان (ب و ن) على السطح.

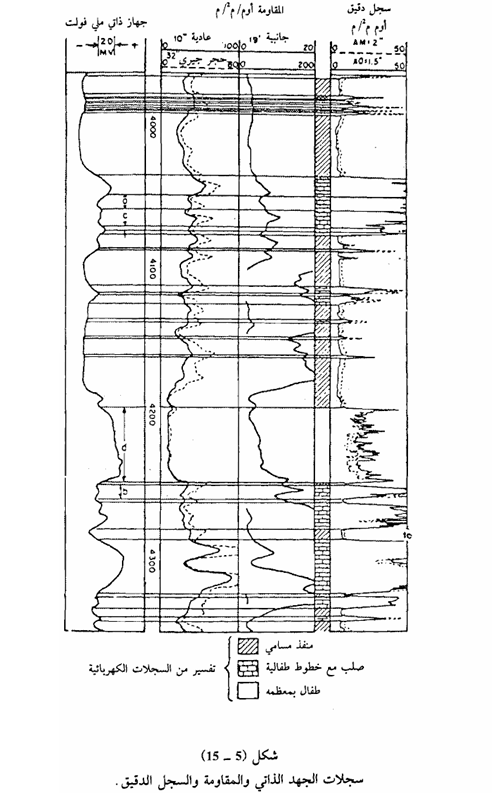

وفي الشكل (5 ـ 14) تتوضح الدائرة الكهربائية المستخدمة فعلاً  فالقطب (ن) يوضع على بعد كبير من القطبين أو (م)  لذا فكلما زادت المقاومة داخل البئر قلت قيمة التيار وبالعكس ويوضح الشكل  (5- 15) سجل المقاومة.

إن سجل (منحني) المقاومة يعطينا ثلاث معلومات أساسية مهمة لتقدير كمية المواد الهيدروكربونية وهي النفاذية المسامية التشبع.

إن المقاومة الكهربائية للصخور تعتمد بصورة رئيسية على نوعية السائل وكميته لذا فإن كمية الماء هي المعيار للمسامية (porosity) في الصخور.

فالمسامية إذن لها علاقة بالمقاومة وبصورة عامة فإن طبقات مساميتها 10% أكثر مقاومة من تلك التي مساميتها 30% بشرط أن يحتوي كلاهما على نفس السائل. فالحجر الرملي المسامي الذي يحوي على ماء مالح بكثرة يكون موصلاً للكهربائية وتكون مقاومته للتيار المرسل داخل البئر أقل ولو كان في الحجر الرملي ذاته نفطاً فإن مقاومته ستكون أكبر للتيار، لأن النفط مادة غير موصلة للكهربائية كالماء المالح.
